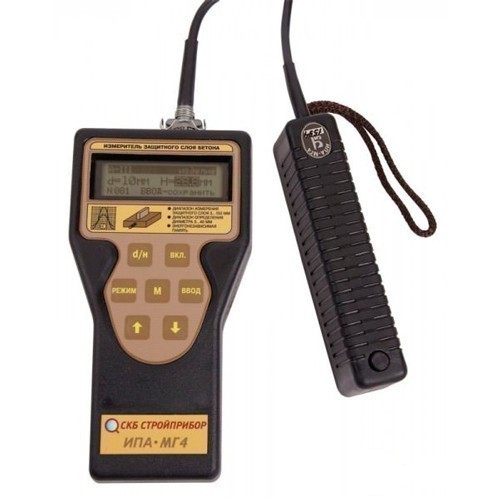

Каталог продукции Приборы для измерений параметров окружающей среды и производственных факторов Контроль арматуры железобетонных изделий ИПА-МГ4 — измеритель защитного слоя бетона
Приборы ИПА-МГ4 и ИПА-МГ4.01 используются для непосредственного контроля толщины защитного слоя бетона и нахождения стержневой арматуры в железобетонной продукции магнитным методом по ГОСТ 22904.
Согласно данному ГОСТ толщину защитного слоя бетона и расположение арматуры в железобетонной конструкции определяют на основе экспериментально установленной в лаборатории зависимости между показаниями устройства и указанными контролируемыми параметрами железобетонного изделия.
Сфера использования данного оборудования - определение параметров армирования железобетонных изделий на предприятиях стройиндустрии, в строительстве, а также при обследовании уже построенных сооружений и зданий.
ИПА-МГ4 и ИПА-МГ4.01 используют 3 основных режима работы:
Поиск арматуры осуществляется по изменению тона аудиосигнала, а также по данным цифрового экрана.
Приборы имеют три группы базовых градуировочных зависимостей, установленных на арматуре классов Вр-I, A-I и A-III.
Прибор ИПА-МГ4.01 дополнительно имеет режим определения параметров армирования при неизвестных диаметре арматуры и защитном слое бетона, снабжен функции уточнения базовых градуировочных зависимостей, установления и записи в программное устройство новых градуировочных зависимостей, установленных пользователем на арматуре других классов, имеет режим передачи на ПК, часы реального времени и подсветку дисплея.
| Параметр | ИПА-МГ4 | ИПА-МГ4.01 |
| Контролируемые диаметры арматуры, мм | 1 | |
| Диапазон измерения толщины защитного слоя бетона, мм: | ||
| - при диаметре стержней арматуры 3, 4, 5 мм | от 3 до 70 | |
| - при диаметре стержней арматуры 6, 8, 10 мм | от 3 до 90 | |
| - при диаметре стержней арматуры 12, 14, 16, 18, 20 мм | от 5 до 110 | |
| - при диаметре стержней арматуры 22, 25, 28 мм | от 5 до 130 | |
| - при диаметре стержней арматуры 32, 36, 40 мм | от 7 до 140 | |
| Пределы допускаемой основной абсолютной погрешности измерения толщины защитного слоя бетона для одиночного арматурного стержня не более, мм | ± (0,05 hзс + 0,5 мм), где hзс - измеряемая толщина защитного слоя бетона, мм | |
| Погрешность определения оси арматурного стержня (для всех диаметров), не более, мм | ± 10 | |
| Объем памяти результатов измерений | 200 | 999 |
| Количество групп индивидуальных градуировочных зависимостей | 9 | |
| Габаритные размеры блока электронного, мм | 176×92×32 | |
| Габаритные размеры преобразователя, мм | 160×40×35 | |
| Масса с преобразователем, не более, кг | 0,74 | |
| Средний срок службы измерителя, лет | 10 | |
| Средняя наработка на отказ, ч, не менее | 20000 | |
| № | Наименование | Количество |
| 1 | Электронный блок | 1 |
| 2 | Преобразователь | 1 |
| 3 | Упаковочный кейс (сумка) | 1 |
| 4 | Ремень | 1 |
| 5 | Контрольный образец | 1 |
| 6 | Руководство по эксплуатации | 1 |
