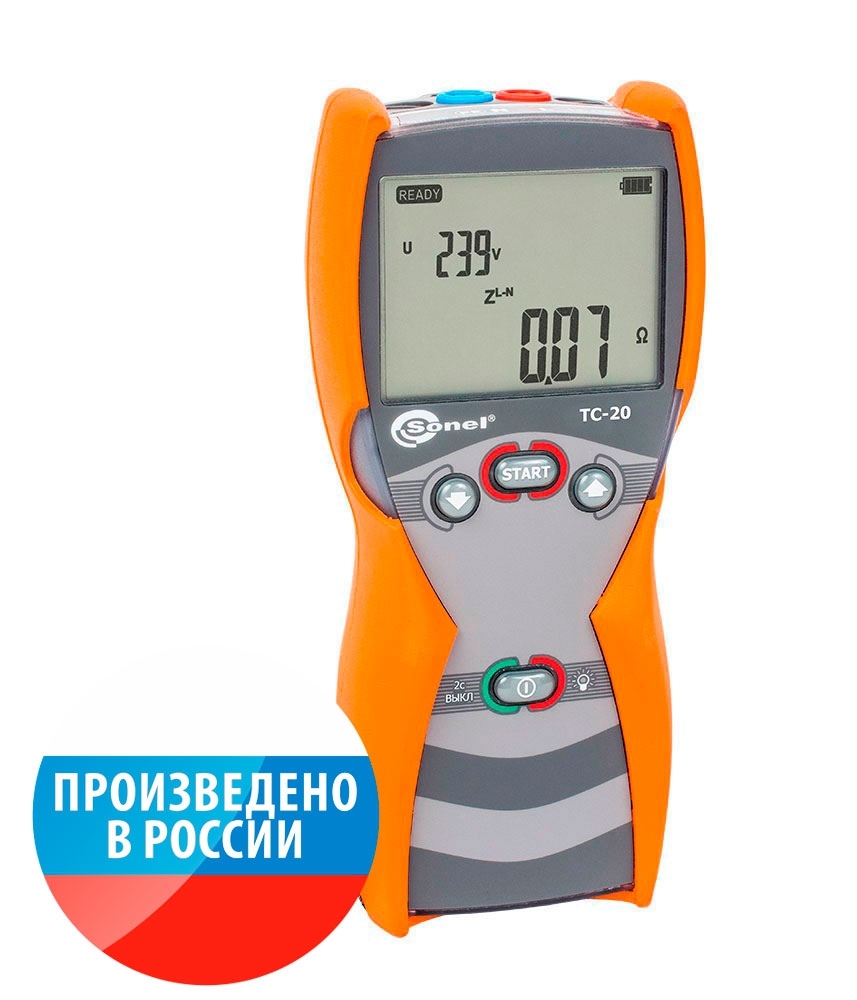

TC-20 — измеритель параметров петли короткого замыкания

• Измерение действующего значения фазного и междуфазного напряжения переменного тока частотой 45 - 65 Гц;
• Измерение в сетях с номинальным напряжением 220/380 В, 230/400 В, 240/415 В;
• Измерение полного сопротивления цепи «фаза — нуль рабочий», «фаза — нуль защитный», «фаза — фаза» без отключения источника питания;
• Расчёт ожидаемого тока короткого замыкания;
• Оценку сопротивления заземляющих устройств.

Для выполнения вышеуказанных задач измеритель имеет:

• Возможность выбора Пользователем номинального напряжения 220/380 В, 230/400 В или 240/415 В;
• Функцию автоматического вычисления ожидаемого тока короткого замыкания на основании измеренного полного сопротивления петли и номинального напряжения электроустановки;
• Функцию автоматического определения номинального фазного или междуфазного напряжения при вычислении ожидаемого тока короткого замыкания;
• Функцию автоматического выбора диапазона измерения;
• Возможность изменения длины измерительных проводов без необходимости калибровки прибора;
• Функцию автоматической компенсации сопротивления измерительных проводов;
• Сохранение последнего результата измерения;
• Защиту от перегрева (индикатор высокой температуры);
• Контроль заряда элементов питания в режиме реального времени;
• Подсветку дисплея;
• Автоматическое выключение неиспользуемого прибора через заданный интервал времени (300 с, 600 с, 900 с) - экономия энергии элементов питания (AUTO-OFF).

Назначение и область применения измерителя параметров петли короткого замыкания TC-20:

Измеритель параметров петли короткого замыкания ТС-20 предназначен в первую очередь для проверки согласования параметров цепи "фаза - нуль" с характеристиками аппаратов защиты и проверки непрерывности защитных проводников.

Прибор внесён в Государственный реестр средств измерений и поставляется с поверкой. Результаты измерений могут быть отражены в Протоколах сертификационных, приёмо-сдаточных и периодических испытаний в электроустановках.

Измеритель ТС-20 применяется также при наладке и эксплуатационном контроле состояния сетей электропитания жилых домов, офисов и производственных объектов.

Прибор может быть эффективно использован:

• Электросетевыми компаниями (при техническом обслуживании электроустановок);
• Службами эксплуатации электрических сетей в нефтегазодобывающих компаниях, в управляющих компаниях ЖКХ, на промышленных предприятиях;
• Строительными и монтажными организациями, при производстве электромонтажных работ;
• Организациями надзора и контроля в электрических сетях и электроустановках потребителей;
• Электроизмерительными лабораториями.

Результаты измерений помогут решить следующие вопросы:

• Какое значение ожидаемого тока короткого замыкания использовать при выборе аппарата защиты от сверхтоков?
• Правильно ли выбраны номинал и время-токовая характеристика существующего автоматического выключателя или плавкого предохранителя?
• Какой характер исследуемой цепи -- емкостной или индуктивный?
• Есть ли ошибки электромонтажа?

Как выполнить проверку защиты, обеспечивающей автоматическое отключение источника питания в системе TN? Как оценить надёжность работы выбранных защит?

Прибор всегда измеряет сопротивление, а отображаемый ток короткого замыкания рассчитывается по формуле:
где: Un – номинальное напряжение тестируемой электроустановки, ZS – измеренное полное сопротивление петли короткого замыкания. На основе выбранного в общих настройках номинального напряжения Un производится расчёт ожидаемого тока короткого замыкания.

Разберём пример.

Дано: система TN, номинальное напряжение электроустановки 220 В, в этажном электрощите для защиты розеточной группы установлен автоматический выключатель номинальным током 25 Ампер с время-токовой характеристикой «C».

Задание: проверить правильность выбора аппарата защиты от сверхтоков.

Решение:

1. Изучаем нормативные документы. ГОСТ Р 50571.1.1-93 для системы TN предлагает нам провести измерение сопротивления петли "фаза - нуль" и проверить характеристику защитного устройства. ПУЭ (раздел 1.7.79) сообщает нам наибольшее допустимое время защитного автоматического отключения для системы TN -- для номинального напряжения 220 В оно не должно превысить 0,4 секунды.

2. Изучаем время-токовую характеристику срабатывания нашего автоматического выключателя. Для выполнения требований вышеуказанных нормативных документов выбираем кратность 10 и рассчитываем требуемый для гарантированного срабатывания ток КЗ
I=1,1×25×10=275 А

3. Производим измерение прибором ТС-20 и получаем такие результаты: Un = 229 В, ZS = 1.04 Ом , IK = 211,5 А.
4. Сравниваем полученное значение ожидаемого тока короткого замыкания с требуемым 275 А.
