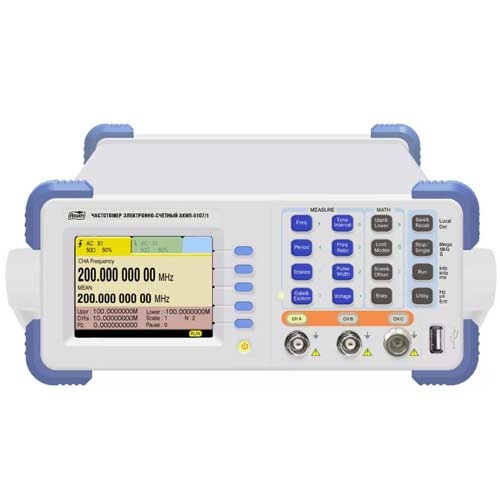

АКИП-5107 — частотомер

АКИП-5107 — частотомер
Артикул: 702089
Модель: АКИП-5107/1
Бренд: АКИП
Цена:
324 425 Р
Доступен для заказа
Выберите комплект
Добавить к сравнению

Особенности частотомера АКИП-5107/1:

  • Диапазон частот Канал 1 / Канал 2: 1 мГц …225 МГц;
  • Максимальное разрешение при измерени временных интервалов: 100 пс;
  • Погрешность опорного генератора: 1х10-7 (опция: < 5×10-8 в год);
  • Измерение частоты, периода, временного интервала, отношения частот, фазового сдвига между сигналами, длительности и скважности импульсов, счет импульсов;
  • Измерение пик. входного напряжения (Канал 1/ Канал 2);
  • Математические функции для частотных измерений: « х (множитель), + (смещение)»;
  • Статистика для частотных измерений (среднее, минимум, максимум, относительные значения, СКО, девиация Аллана);
  • Автоматический допусковый контроль для частотных измерений;
  • Запуск измерений: внутренний (авто), внешний (Ext);
  • Вход внешнего ОГ (5/ 10 МГц - автовыбор), выход ОГ;
  • Высокое разрешение (10 разрядов/ секунда);
  • Память: 9 профилей настроек (запись / вызов);
  • Цветной графический ЖКИ (QVGA);
  • Интерфейс: USB, RS-232C и LPT (опция – GPIB).
ПараметрЗначение
Каналы 1, 2
Диапазон частот*0,001 Гц – 225 МГц
Диапазон периодов4,44 нс – 1000 с
Диапазон временных интервалов1 нс – 1000 с (максимальное разрешение 100 пс)
Фазовый сдвиг0 - 3600
Длительность импульсов5 нс – 1000с
Скважность0,1 – 99,9 %
Счет импульсов0 – 1х1015
Входное напряжение (Uпиковое)5,00 В … +5,00 В (разрешение 10 мВ)
*- канал 1 («A») применим для входных сигналов с глубиной амплитудной модуляции ≤30%, уровень АМ -огибающей должен соответствовать диапазону входной чувствительности.
Параметры входа канал 1/2
Входное сопротивление1 МОм //45 пФ и 50 Ом
Динамический диапазон30 мВ – 1,5 Вскз (синусоидальный); 100 мВ – 4,5 Вп-п (прямоугольный, импульс)
Связь по входуОткрытый и закрытый вход (DC, AC)
Тип соединителяBNC
Измерительные функции
Время счета1 мс - 500 с (+ t внеш. запуск)
Статистика2… 2000 (число выборок)
Отношение частотКанал 1/ Канал 2, Канал 1/ Канал 3, Канал 2/ Канал 1, Канал 3/ Канал 1
Внутренний опорный генератор
Погрешность опорного генератора± 1х10-7 (за 1 год)
Частота10 МГц (синус)
Амплитуда1 Вп-п
Общие характеристики
Разрядность индикатораМаксимально 12
Тип индикатораЦветной графический ЖКИ (QVGA)
ИнтерфейсRS-232C, USB (host), LPT
Напряжение питания~198-242 В; 50 / 60 Гц (35 ВА)
Габаритные размеры (ШхВхГ)240 х 105 х 380 мм
Масса2,5 кг
№НаименованиеКоличество
1Частотомер АКИП-51071
2Шнур питания1
3Измерительный кабель (BNC-BNC)2
4Кабель RS2321
5Руководство по эксплуатации на CD1
Артикул:Наименование:Цена:
1. 786010АКИП-5107/1 — частотомерАКИП-5107/1 — частотомер
ПараметрЗначение
Каналы 1, 2
Диапазон частот*0,001 Гц – 225 МГц
Диапазон периодов4,44 нс – 1000 с
Диапазон временных интервалов1 нс – 1000 с (максимальное разрешение 100 пс)
Фазовый сдвиг0 - 3600
Длительность импульсов5 нс – 1000с
Скважность0,1 – 99,9 %
Счет импульсов0 – 1х1015
Входное напряжение (Uпиковое)5,00 В … +5,00 В (разрешение 10 мВ)
*- канал 1 («A») применим для входных сигналов с глубиной амплитудной модуляции ≤30%, уровень АМ -огибающей должен соответствовать диапазону входной чувствительности.
Параметры входа канал 1/2
Входное сопротивление1 МОм //45 пФ и 50 Ом
Динамический диапазон30 мВ – 1,5 Вскз (синусоидальный); 100 мВ – 4,5 Вп-п (прямоугольный, импульс)
Связь по входуОткрытый и закрытый вход (DC, AC)
Тип соединителяBNC
Измерительные функции
Время счета1 мс - 500 с (+ t внеш. запуск)
Статистика2… 2000 (число выборок)
Отношение частотКанал 1/ Канал 2, Канал 1/ Канал 3, Канал 2/ Канал 1, Канал 3/ Канал 1
Внутренний опорный генератор
Погрешность опорного генератора± 1х10-7 (за 1 год)
Частота10 МГц (синус)
Амплитуда1 Вп-п
Общие характеристики
Разрядность индикатораМаксимально 12
Тип индикатораЦветной графический ЖКИ (QVGA)
ИнтерфейсRS-232C, USB (host), LPT
Напряжение питания~198-242 В; 50 / 60 Гц (35 ВА)
Габаритные размеры (ШхВхГ)240 х 105 х 380 мм
Масса2,5 кг
324 425 Р
2. 786011АКИП-5107/2 — частотомерАКИП-5107/2 — частотомер
ПараметрЗначение
Каналы 1, 2
Диапазон частот*0,001 Гц – 225 МГц
Диапазон периодов4,44 нс – 1000 с
Диапазон временных интервалов1 нс – 1000 с (максимальное разрешение 100 пс)
Фазовый сдвиг0 - 3600
Длительность импульсов5 нс – 1000с
Скважность0,1 – 99,9 %
Счет импульсов0 – 1х1015
Входное напряжение (Uпиковое)5,00 В … +5,00 В (разрешение 10 мВ)
*- канал 1 («A») применим для входных сигналов с глубиной амплитудной модуляции ≤30%, уровень АМ -огибающей должен соответствовать диапазону входной чувствительности.
Параметры входа канал 1/2
Входное сопротивление1 МОм //45 пФ и 50 Ом
Динамический диапазон30 мВ – 1,5 Вскз (синусоидальный); 100 мВ – 4,5 Вп-п (прямоугольный, импульс)
Связь по входуОткрытый и закрытый вход (DC, AC)
Тип соединителяBNC
Канал 3
Диапазон частот100 МГц – 1,5 ГГц
Параметры входа канала 3
Входное сопротивление50 Ом
Динамический дипапазон30 мВ…1,5 Вскз (синусоидный сигнал)
Связь по входуЗакрытый вход (АС)
Входной аттенюаторХ1/ х10
Тип соединителяBNC
Измерительные функции
Время счета1 мс - 500 с (+ t внеш. запуск)
Статистика2… 2000 (число выборок)
Отношение частотКанал 1/ Канал 2, Канал 1/ Канал 3, Канал 2/ Канал 1, Канал 3/ Канал 1
Внутренний опорный генератор
Погрешность опорного генератора± 1х10-7 (за 1 год)
Частота10 МГц (синус)
Амплитуда1 Вп-п
Общие характеристики
Разрядность индикатораМаксимально 12
Тип индикатораЦветной графический ЖКИ (QVGA)
ИнтерфейсRS-232C, USB (host), LPT
Напряжение питания~198-242 В; 50 / 60 Гц (35 ВА)
Габаритные размеры (ШхВхГ)240 х 105 х 380 мм
Масса2,5 кг
365 940 Р
3. 786012АКИП-5107/3 — частотомерАКИП-5107/3 — частотомер
ПараметрЗначение
Каналы 1, 2
Диапазон частот*0,001 Гц – 225 МГц
Диапазон периодов4,44 нс – 1000 с
Диапазон временных интервалов1 нс – 1000 с (максимальное разрешение 100 пс)
Фазовый сдвиг0 - 3600
Длительность импульсов5 нс – 1000с
Скважность0,1 – 99,9 %
Счет импульсов0 – 1х1015
Входное напряжение (Uпиковое)5,00 В … +5,00 В (разрешение 10 мВ)
*- канал 1 («A») применим для входных сигналов с глубиной амплитудной модуляции ≤30%, уровень АМ -огибающей должен соответствовать диапазону входной чувствительности.
Параметры входа канал 1/2
Входное сопротивление1 МОм //45 пФ и 50 Ом
Динамический диапазон30 мВ – 1,5 Вскз (синусоидальный); 100 мВ – 4,5 Вп-п (прямоугольный, импульс)
Связь по входуОткрытый и закрытый вход (DC, AC)
Тип соединителяBNC
Канал 3
Диапазон частот100 МГц – 3 ГГц
Параметры входа канала 3
Входное сопротивление50 Ом
Динамический дипапазон30 мВ…1,5 Вскз (синусоидный сигнал)
Связь по входуЗакрытый вход (АС)
Входной аттенюаторХ1/ х10
Тип соединителяBNC
Измерительные функции
Время счета1 мс - 500 с (+ t внеш. запуск)
Статистика2… 2000 (число выборок)
Отношение частотКанал 1/ Канал 2, Канал 1/ Канал 3, Канал 2/ Канал 1, Канал 3/ Канал 1
Внутренний опорный генератор
Погрешность опорного генератора± 1х10-7 (за 1 год)
Частота10 МГц (синус)
Амплитуда1 Вп-п
Общие характеристики
Разрядность индикатораМаксимально 12
Тип индикатораЦветной графический ЖКИ (QVGA)
ИнтерфейсRS-232C, USB (host), LPT
Напряжение питания~198-242 В; 50 / 60 Гц (35 ВА)
Габаритные размеры (ШхВхГ)240 х 105 х 380 мм
Масса2,5 кг
414 200 Р
4. 786013АКИП-5107/4 — частотомерАКИП-5107/4 — частотомер
ПараметрЗначение
Каналы 1, 2
Диапазон частот*0,001 Гц – 225 МГц
Диапазон периодов4,44 нс – 1000 с
Диапазон временных интервалов1 нс – 1000 с (максимальное разрешение 100 пс)
Фазовый сдвиг0 - 3600
Длительность импульсов5 нс – 1000с
Скважность0,1 – 99,9 %
Счет импульсов0 – 1х1015
Входное напряжение (Uпиковое)5,00 В … +5,00 В (разрешение 10 мВ)
*- канал 1 («A») применим для входных сигналов с глубиной амплитудной модуляции ≤30%, уровень АМ -огибающей должен соответствовать диапазону входной чувствительности.
Параметры входа канал 1/2
Входное сопротивление1 МОм //45 пФ и 50 Ом
Динамический диапазон30 мВ – 1,5 Вскз (синусоидальный); 100 мВ – 4,5 Вп-п (прямоугольный, импульс)
Связь по входуОткрытый и закрытый вход (DC, AC)
Тип соединителяBNC
Канал 3
Диапазон частот100 МГц – 6 ГГц
Параметры входа канала 3
Входное сопротивление50 Ом
Динамический дипапазон-15 дБм…+13 дБм (в диапазоне частот 100 …500 МГц);
-25 дБм…+13 дБм (в диапазоне частот 500 МГц …6 ГГц)
Связь по входуЗакрытый вход (АС)
Входной аттенюаторХ1/ х10
Тип соединителяBNC
Измерительные функции
Время счета1 мс - 500 с (+ t внеш. запуск)
Статистика2… 2000 (число выборок)
Отношение частотКанал 1/ Канал 2, Канал 1/ Канал 3, Канал 2/ Канал 1, Канал 3/ Канал 1
Внутренний опорный генератор
Погрешность опорного генератора± 1х10-7 (за 1 год)
Частота10 МГц (синус)
Амплитуда1 Вп-п
Общие характеристики
Разрядность индикатораМаксимально 12
Тип индикатораЦветной графический ЖКИ (QVGA)
ИнтерфейсRS-232C, USB (host), LPT
Напряжение питания~198-242 В; 50 / 60 Гц (35 ВА)
Габаритные размеры (ШхВхГ)240 х 105 х 380 мм
Масса2,5 кг
493 430 Р
